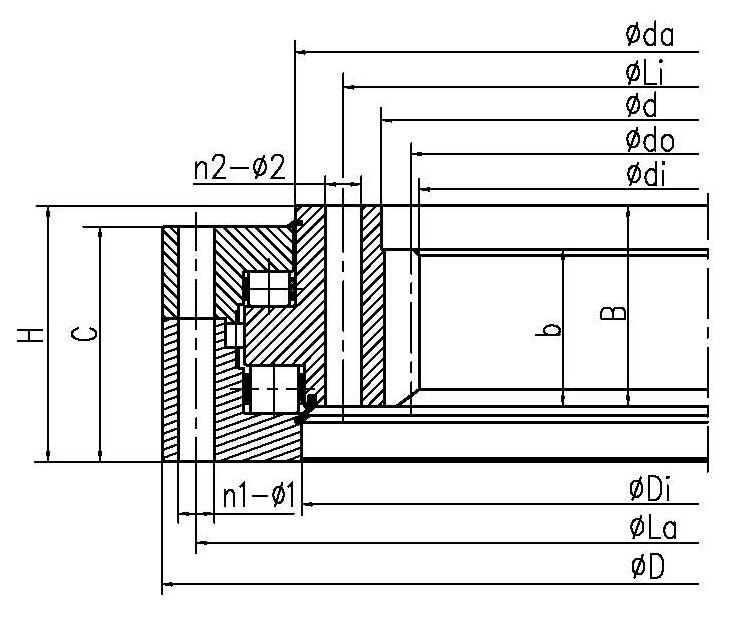

INA 型號	LYC 型號	TG 型號	外形尺寸(mm)				安裝尺寸(mm)						結(jié)構(gòu)尺寸(mm)								齒參數(shù)(mm)				額定軸向靜負荷(KN)	重量(KG)
INA 型號	LYC 型號	TG 型號	Da	D	di	H	La	Li	n1	n2	φ1	φ2	D1	d	b	h	B	C	Di	da	m	z	do	x	額定軸向靜負荷(KN)	重量(KG)
YI 25 0500N			260	652		148	604	370	16	16	33	33			102	36	112	134	456	478	10	28	280		532	250
	133.25.500.**		335	634		148	598	402	24	24	18	18		366	80	10	116	138	526	537	5	68	340	+0.5	2750	224
	134.25.500.**		336	634		148	598	402	24	24	18	18		366	80	10	116	138	463	474	6	57	342	+0.5	2750	224
	133.25.560.**		395	694		148	658	462	24	24	18	18		426	80	10	116	138	586	597	5	80	400	+0.5	3080	240
	134.25.560.**		396	694		148	658	462	24	24	18	18		426	80	10	116	138	523	534	6	67	402	+0.5	3080	240
	133.25.630.**		456	764		148	728	532	28	28	18	18		496	80	10	116	138	656	667	6	77	462	+0.5	3450	270
	134.25.630.**		456	764		148	728	532	28	28	18	18		496	60	10	116	138	593	604	8	58	464	+0.5	3450	270
	133.25.710.**		534	844		148	808	612	28	28	18	18		576	80	10	116	138	736	747	6	90	540	+0.5	3880	300
	134.25.710.**		536	844		148	808	612	28	28	18	18		576	80	10	116	138	673	684	8	68	544	+0.5	3880	300
	134.32.800.**		590	964		182	920	680	36	36	22	22		636	120	10	142	172	759	770	10	60	600	+0.5	5490	500
	133.32.800.**		592	964		182	920	680	36	36	22	22		636	120	10	142	172	830	841	8	75	600	+0.5	5490	500
YI 20 0815N			608	954		120	905	705	28	28	26	26			80	30	90	106	781	792	8	78	624		833	275
	133.32.900.**		688	1064		182	1020	780	36	36	22	22		736	120	10	142	172	930	941	8	87	696	+0.5	6190	600
	134.32.900.**		690	1064		182	1020	780	36	36	22	22		736	120	10	142	172	859	870	10	70	700	+0.5	6190	600
	133.32.1000.**		780	1164		182	1120	880	40	40	22	22		836	120	10	142	172	1030	1041	10	79	790	+0.5	6890	680
	134.32.1000.**		780	1164		182	1120	880	40	40	22	22		836	120	10	142	172	959	970	12	66	792	+0.5	6890	680
	133.32.1120.**		900	1284		182	1240	1000	40	40	22	22		956	120	10	142	172	1150	1161	10	91	910	+0.5	7680	820
	134.32.1120.**		900	1284		182	1240	1000	40	40	22	22		956	120	10	142	172	1079	1090	12	76	912	+0.5	7680	820
	134.40.1250.**		980	1445		220	1393	1107	45	45	26	26		1055	150	10	170	210	1200	1210	14	71	994	+0.5	11100	1200
	133.40.1250.**		984	1445		220	1393	1107	45	45	26	26		1055	150	10	170	210	1290	1300	12	83	996	+0.5	11100	1200
			1032	1397		132	1345	1145	36	36	26	26			106	9	106	123	1219	1218	12	87	1044	-0.5	7350	539
YI 20 1270N			1064	1408		120	1360	1160	44	44	26	26			80	30	90	106	1236	1247	8	135	1080		1278	430
	134.40.1400.**		1134	1595		220	1543	1257	45	45	26	26		1205	150	10	170	210	1350	1360	14	80	1120	+0.5	12400	1300
YI 25 1390N			1140	1554		148	1494	1260	32	32	33	33			102	36	112	134	1346	1368	10	116	1160		1402	720
	133.40.1400.**		1140	1595		220	1543	1257	45	45	26	26		1205	150	10	170	210	1440	1450	12	96	1152	+0.5	12400	1300
			1162	1547		132	1495	1295	36	36	26	26			106	9	106	123	1369	1368	14	84	1176	-0.5	8200	630
YI 20 1490N			1272	1628		120	1580	1380	50	50	26	26			80	30	90	106	1456	1467	12	108	1296		1493	505
	134.40.1600.**		1328	1795		220	1743	1457	48	48	26	26		1405	150	10	170	210	1550	1560	16	84	1344	+0.5	14200	1520
	133.40.1600.**		1330	1795		220	1743	1457	48	48	26	26		1405	150	10	170	210	1640	1650	14	96	1344	+0.5	14200	1520
			1372	1747		132	1695	1495	40	40	26	26			106	9	106	123	1569	1568	14	99	1386	-0.5	9400	705
